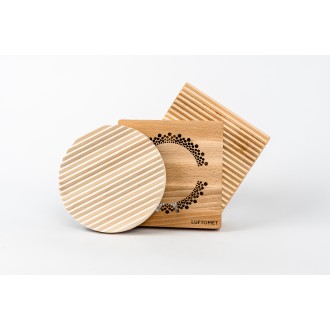

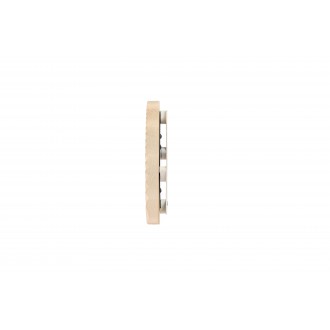

LUFTOMET Single-pack Sky air diffuser design plate wood round beech grooves mounting frame white
Větrá a vypadá skvěle, balení Single Pack - vše co potřebujete v jednom balíčku
Základní popis
Produktová řada vyústek s označením LUFTOMET® Sky je speciálně dimenzovaná jako koncový interiérový prvek větrání s centrální ventilační rekuperační jednotkou. Lze jej použít v rodinných domech, bytech a malých provozovnách. Zajišťuje přívod a odvod vzduchu s malými tlakovými ztrátami a výbornými hlukovými parametry.
- skvělý moderní design
- funkce vzduchotechnické vyústky - přivádí nebo odvádí vzduch (neobsahuje ventilátor)
- snadná montáž zděře i designové talíře na zděř (neodymové magnety)
- těsné a tiché řešení
- nízká tlaková ztráta
- vhodné pro rezidenční větrání
- vhodné pro potrubí SPIRO (i tvarovky) nebo pro stropní boxy systému 75 nebo 90 mm
Design
Precizní provedení a skvělý design předurčuje všechny typy našich koncových elementů vzduchotechniky s názvem LUFTOMET® k tomu, že na tuto technickou část Vašeho interiéru budete náležitě pyšní. Tento designový prvek přinese do Vašeho interiéru nejen čerstvý vzduch, ale i originalitu, na kterou se rádi podíváte.
Pro každou domácnost nabízíme jedinečný design. Který LUFTOMET® se hodí právě do Vaší domácnosti? Zjistíte v našem výběrovém softwaru, kde si můžete nakonfigurovat různé materiálové modifikace interiéru, typ talíře LUFTOMET® i denní dobu pohledu.
Další fotografie naleznete na www.luftomet.com nebo na instagramu #luftomet
Obsah balení
| 1) přepravní box se vsadkou (LP-B-1) | 4) 4 x kotvící vrut |
| 2) montážní rámeček SKY (LR-L-XXX) - 100, 125 nebo 160 mm | 5) 4 x natloukací hmoždinka DuoPower (vhodná pro sádrokarton, cihly apod.) |
| 3) pohledový talíř SKY (LS-XX-XX) | 6) návod |
Montážní rámeček
Unikátně řešená zděř je vyrobena z materiálu ABS a PETG. Těsnící guma je vyrobena z EPDM. Zděř obsahuje čtyři neodymové magnety (každý s nosností 4 kg). Bezpečnostní list k magnetům naleznete na stránkách www.luftomet.com
Pro LUFTOMET® Sky je montážní rámeček vyráběn pro potrubí nebo boxy velikosti 100, 125 mm a 160 mm.
Výhody montážní rámečku (zděře)
1) EPDM guma pro dokonalou těsnost a snadnou montáž - zděř je po sundání těsnící gumičky vhodná i pro montáž přímo do SPIRO tvarovek
2) kotvení zděře - kotví se pomocí čtyř vrutů přes sádrokarton do boxu s lemem nebo do natloukací hmoždinky. Vruty jsou dokonale skryty uvnitř "kapičky" na spodní straně zděře a jsou dostatečně vzdáleny od hrany otvoru v sádrokartonu
3) kotvení designového talíře - elegantní a snadné řešení pomocí čtyř neodymových magnetů
4) bezpečné uchycení designového pohledového talíře díky aretačním výstupkům a slyšitelnému dvojitému kliknutí
Rozměry
| C= 78,8 mm | D1=141 mm | A typ plast: 5 mm | B typ kruh: 200 mm |
| L= 44 mm | D2 rozměr 100 mm: 90 mm | A typ dřevo: 20 mm | B typ čtverec: 200 mm |
| H= 4,1 mm | D2 rozměr 125 mm: 115 mm | A typ beton: 5-10 mm (+-2 mm) | F= 12 mm |
| D2 rozměr 160: 150 mm | A typ sklo: 4 mm |
Materiály a péče o designové talíře LUFTOMET® Sky
Čistěte pomocí lehce vlhkého hadříku bez chemických látek.
Skladujte v teplotě 10-40° C, relativní vlhkost 20-80 % bez přímého slunečního záření. V případě skladování v neoriginálních krabicích je nutné prokládat jednotlivé talíře, nejlépe korkem. Jinak hrozí poškrábání.
LS-P-..... PLEXISKLO+ LS-G-....SKLO + LS-3G-.... 3D SKLO: Chraňte před poškrábáním. S talířem manipulujte pomocí textilních rukavic, otírejte antistatickou textilií.
LS-W-..... DŘEVO: Každý kus je originál a liší se kresbou, tvarem, trhlinami a žíháním, proto se nemusí zcela shodovat s vyobrazeným vzorkem. Dřevo je pečlivě sušené. Vznik dalších prasklin a změny kresby a barevnosti závisí na prostředí a jsou přirozenou charakteristikou materiálu. Sluneční záření může způsobit změnu odstínu. V případě použití v extrémně vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce.
LS-C-..... BETON: Každý kus je originál, proto se nemusí zcela shodovat s vyobrazeným provedením. Sluneční záření může způsobit změnu odstínu. V případě použití ve vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce. Při manipulaci zabraňte kontaktu s mastnotou a jinými nečistotami. Používejte čisté textilní rukavice. LUFTOMET® z betonu není určen pro vertikální montáž (na stěnu), tuto instalaci konzultujte s výrobcem/dodavatelem.
Servis
Díky magnetům je čištění pohledového talíře i případný servis vzduchovodů snadný. Po sejmutí designového talíře ze zděře je pro čištění vzduchovodu připraven kompletně volný průřez.
Řešení splňuje nejvyšší nároky na design i funkcionalitu (pevnost, těsnost, snadné kotvení atd.)
Volitelné příslušenství
1) Deflektor pro LUFTOMET 95 stupňů bílý nebo černý
2) Filtrační set do zděře LUFTOMET
3) Regulátor průtoku s tlumícími účinky PF 100, 125, 160 mm
*** Design LUFTOMET® Lumen a Sky chráněn pomocí EUPIO- Registered Community Design***
Montážní video návod:
Obsah balení Single Pack
Accessories
Air volume controller PF with noise dampening effect
Description These controllers are used to suppress noise and regulate airflow in ventilation systems with heat recovery. They are installed in ceiling boxes or in pipes just before the end element on the supply and exhaust pipes. The PF regulator is made of special plastic acoustic foam with very high damping properties. Adjusting the airflow is simple and quick - just turn the bottom ring. Use The silencer is designed for use in circular air distribution systems and is mounted directly in front of the valve or nozzle. It can be used for supply and exhaust pipes. It is used for smooth regulation of airflow and noise suppression of ventilation systems. This is especially useful in situations where the airflow is too high at a given location and control of the terminal element is not possible or generates a lot of noise. Construction The shock absorber consists of two foam discs: - damping element made of soft PUR acoustic polyurethane foam with excellent damping properties, coated on one side with a protective film - adjustment disc made of rigid polyethylene PE foam. Dimensions for a diameter of 125 mm:
from 7,88 EUR incl. VAT
in stock
LUFTOMET ACCESSORIES filter ring 3xG3
LUFTOMET socket filter set Filter ring with G3 fabric suitable for installation in LUFTOMET sockets ALWAYS INSTALL THE FILTER CLOTH SO THAT THE COARSER (BLUE) SIDE IS THE FIRST IN CONTACT WITH THE AIR FLOW. Package includes: - 1x filter ring with sealing rubber - 3x G3 filter fabric cut-out
Price on request
in stock
