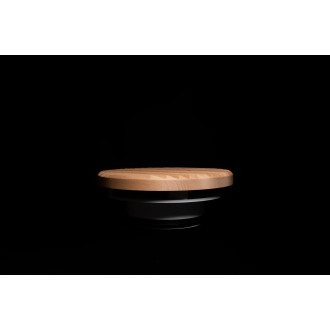

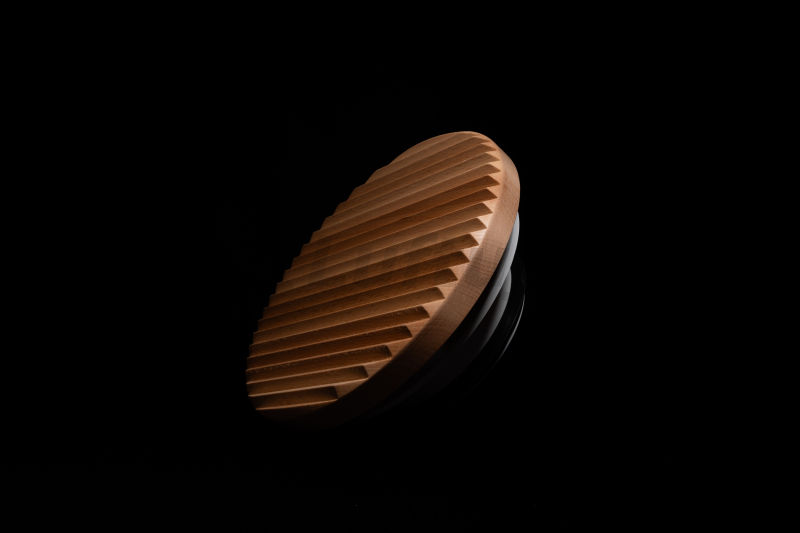

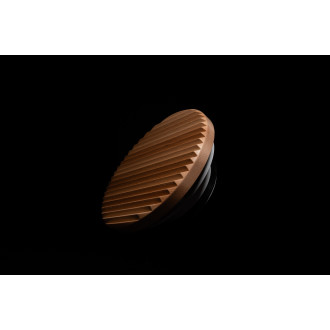

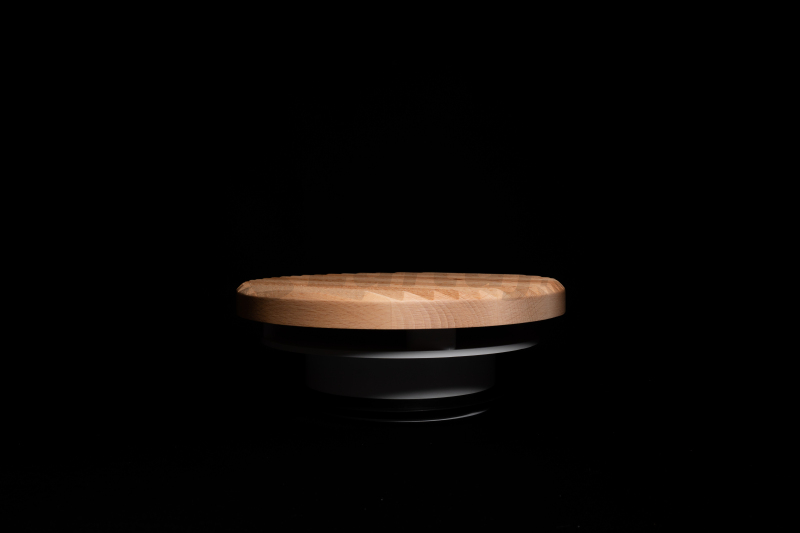

LUFTOMET Single-pack Sky air diffuser design plate wood round beech grooves mounting frame white
Větrá a vypadá skvěle, balení Single Pack - vše co potřebujete v jednom balíčku
Základní popis
Produktová řada vyústek s označením LUFTOMET® Sky je speciálně dimenzovaná jako koncový interiérový prvek větrání s centrální ventilační rekuperační jednotkou. Lze jej použít v rodinných domech, bytech a malých provozovnách. Zajišťuje přívod a odvod vzduchu s malými tlakovými ztrátami a výbornými hlukovými parametry.
- skvělý moderní design
- funkce vzduchotechnické vyústky - přivádí nebo odvádí vzduch (neobsahuje ventilátor)
- snadná montáž zděře i designové talíře na zděř (neodymové magnety)
- těsné a tiché řešení
- nízká tlaková ztráta
- vhodné pro rezidenční větrání
- vhodné pro potrubí SPIRO (i tvarovky) nebo pro stropní boxy systému 75 nebo 90 mm
Design
Precizní provedení a skvělý design předurčuje všechny typy našich koncových elementů vzduchotechniky s názvem LUFTOMET® k tomu, že na tuto technickou část Vašeho interiéru budete náležitě pyšní. Tento designový prvek přinese do Vašeho interiéru nejen čerstvý vzduch, ale i originalitu, na kterou se rádi podíváte.
Pro každou domácnost nabízíme jedinečný design. Který LUFTOMET® se hodí právě do Vaší domácnosti? Zjistíte v našem výběrovém softwaru, kde si můžete nakonfigurovat různé materiálové modifikace interiéru, typ talíře LUFTOMET® i denní dobu pohledu.
Další fotografie naleznete na www.luftomet.com nebo na instagramu #luftomet
Obsah balení
| 1) přepravní box se vsadkou (LP-B-1) | 4) 4 x kotvící vrut |
| 2) montážní rámeček SKY (LR-L-XXX) - 100, 125 nebo 160 mm | 5) 4 x natloukací hmoždinka DuoPower (vhodná pro sádrokarton, cihly apod.) |
| 3) pohledový talíř SKY (LS-XX-XX) | 6) návod |

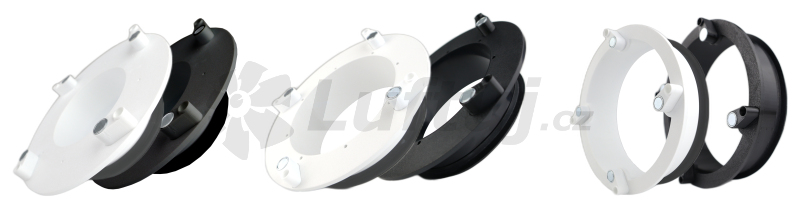

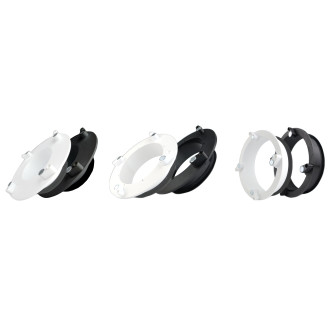

Montážní rámeček
Unikátně řešená zděř je vyrobena z materiálu ABS a PETG. Těsnící guma je vyrobena z EPDM. Zděř obsahuje čtyři neodymové magnety (každý s nosností 4 kg). Bezpečnostní list k magnetům naleznete na stránkách www.luftomet.com
Pro LUFTOMET® Sky je montážní rámeček vyráběn pro potrubí nebo boxy velikosti 100, 125 mm a 160 mm.
Výhody montážní rámečku (zděře)
1) EPDM guma pro dokonalou těsnost a snadnou montáž - zděř je po sundání těsnící gumičky vhodná i pro montáž přímo do SPIRO tvarovek
2) kotvení zděře - kotví se pomocí čtyř vrutů přes sádrokarton do boxu s lemem nebo do natloukací hmoždinky. Vruty jsou dokonale skryty uvnitř "kapičky" na spodní straně zděře a jsou dostatečně vzdáleny od hrany otvoru v sádrokartonu
3) kotvení designového talíře - elegantní a snadné řešení pomocí čtyř neodymových magnetů
4) bezpečné uchycení designového pohledového talíře díky aretačním výstupkům a slyšitelnému dvojitému kliknutí
Rozměry
| C= 78,8 mm | D1=141 mm | A typ plast: 5 mm | B typ kruh: 200 mm |
| L= 44 mm | D2 rozměr 100 mm: 90 mm | A typ dřevo: 20 mm | B typ čtverec: 200 mm |
| H= 4,1 mm | D2 rozměr 125 mm: 115 mm | A typ beton: 5-10 mm (+-2 mm) | F= 12 mm |
| D2 rozměr 160: 150 mm | A typ sklo: 4 mm |
Materiály a péče o designové talíře LUFTOMET® Sky
Čistěte pomocí lehce vlhkého hadříku bez chemických látek.
Skladujte v teplotě 10-40° C, relativní vlhkost 20-80 % bez přímého slunečního záření. V případě skladování v neoriginálních krabicích je nutné prokládat jednotlivé talíře, nejlépe korkem. Jinak hrozí poškrábání.
LS-P-..... PLEXISKLO+ LS-G-....SKLO + LS-3G-.... 3D SKLO: Chraňte před poškrábáním. S talířem manipulujte pomocí textilních rukavic, otírejte antistatickou textilií.
LS-W-..... DŘEVO: Každý kus je originál a liší se kresbou, tvarem, trhlinami a žíháním, proto se nemusí zcela shodovat s vyobrazeným vzorkem. Dřevo je pečlivě sušené. Vznik dalších prasklin a změny kresby a barevnosti závisí na prostředí a jsou přirozenou charakteristikou materiálu. Sluneční záření může způsobit změnu odstínu. V případě použití v extrémně vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce.
LS-C-..... BETON: Každý kus je originál, proto se nemusí zcela shodovat s vyobrazeným provedením. Sluneční záření může způsobit změnu odstínu. V případě použití ve vlhkém prostředí použijte vhodný nezávadný nátěr a obnovujte jej dle návodu výrobce. Při manipulaci zabraňte kontaktu s mastnotou a jinými nečistotami. Používejte čisté textilní rukavice. LUFTOMET® z betonu není určen pro vertikální montáž (na stěnu), tuto instalaci konzultujte s výrobcem/dodavatelem.
Servis
Díky magnetům je čištění pohledového talíře i případný servis vzduchovodů snadný. Po sejmutí designového talíře ze zděře je pro čištění vzduchovodu připraven kompletně volný průřez.
Řešení splňuje nejvyšší nároky na design i funkcionalitu (pevnost, těsnost, snadné kotvení atd.)
Volitelné příslušenství
1) Deflektor pro LUFTOMET 95 stupňů bílý nebo černý
2) Filtrační set do zděře LUFTOMET
3) Regulátor průtoku s tlumícími účinky PF 100, 125, 160 mm
*** Design LUFTOMET® Lumen a Sky chráněn pomocí EUPIO- Registered Community Design***
